晶圓減薄機與晶圓研磨機在半導體制造中均用于晶圓表面處理，但二者在核心功能、工藝原理、應用場景及技術精度等方面存在顯著差異。以下是晶圓減薄機和晶圓研磨機的對比分析：

       一、 核心功能定位

       1、晶圓減薄機：

       專注于將晶圓減薄至特定厚度（如從750μm減至50μm以下），以提升芯片散熱性能、電氣性能，并滿足先進封裝（如3D集成、Chiplet）對晶圓厚度的嚴苛要求。

典型場景：SiC晶圓減薄至50μm以適配電動汽車功率模塊、DRAM內存晶圓減薄至50μm。

       2、晶圓研磨機：

       通過機械研磨去除晶圓表面材料，功能涵蓋表面平坦化、去除切割損傷層、制備鍵合界面等，不僅限于減薄。

       典型場景：晶圓切割后去除表面裂紋、粗磨階段快速去除多余基體材料。

       二、 工藝原理與技術路徑

       1、晶圓減薄機工作原理：空氣靜壓主軸驅動金剛石磨輪，結合化學機械拋光（CMP）或濕法腐蝕；關鍵工藝階段：單一減薄過程，強調厚度控制；技術特點：精度優先，需避免內部應力損傷；支持超精密拋光（如TTV/WTW ≤0.5μm）；

       2、晶圓研磨機工作原理：旋轉磨盤與磨料物旋轉磨盤與磨料物精磨、拋光三階段；關鍵工藝階段：材料去除→表面細化→光潔度提升；技術特點：效率優先，粗磨階段去除率可達5μm/秒；精磨后表面粗糙度Ra<0.1μm 。

       三、 應用場景與工藝需求

       1、晶圓減薄機：

       三維集成：晶圓鍵合前減薄至50μm以下以控制堆疊厚度。

       先進封裝：滿足高密度封裝對晶圓翹曲度（Warpage）的嚴格要求。

       功率器件：SiC/GaN晶圓減薄提升散熱效率。

       2、晶圓研磨機：

       前端制備：去除晶圓切割后的損傷層（如激光劃片后的微裂紋）。

       表面處理：改善晶圓平整度以適配光刻工藝。

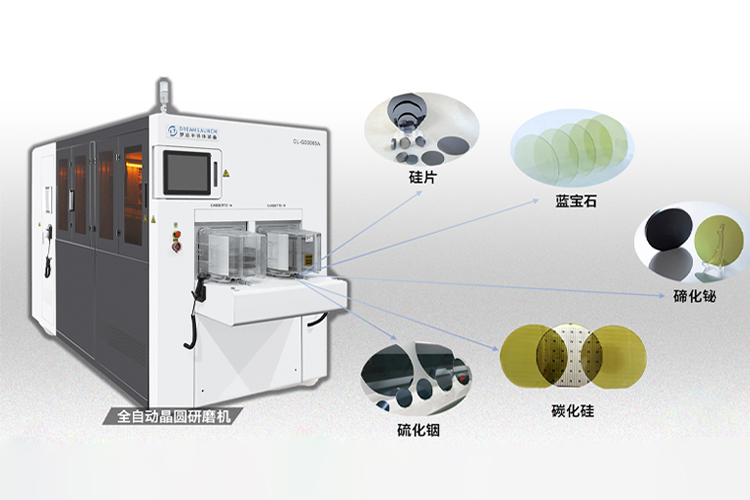

       工藝靈活性：支持多種材料（硅、化合物半導體）的研磨需求。

       四、 精度與損傷控制

       1、晶圓減薄機：

       厚度控制精度：全球頂尖設備（如東京精密HRG3000RMX）可達TTV/WTW ≤0.5μm。

       損傷控制：需避免亞表面損傷（SSD）影響芯片可靠性。

       2、晶圓研磨機：

       表面粗糙度：精磨后Ra<0.1μm，拋光階段可達鏡面效果。

       材料去除率：粗磨階段5μm/秒，精磨階段細化至1μm/秒。

       五、總結：核心差異

       1、晶圓減薄機：
        核心目標：厚度控制（封裝適配）；工藝側重：單一減薄，結合化學作用；精度要求：微米級厚度一致性；典型應用：3D封裝、功率器件；

       2、晶圓研磨機

        核心目標：表面狀態調整（平坦化/損傷去除）; 工藝側重：分階段研磨，物理作用為主；精度要求：納米級表面粗糙度；典型應用：前端制備、光刻膠去除；
